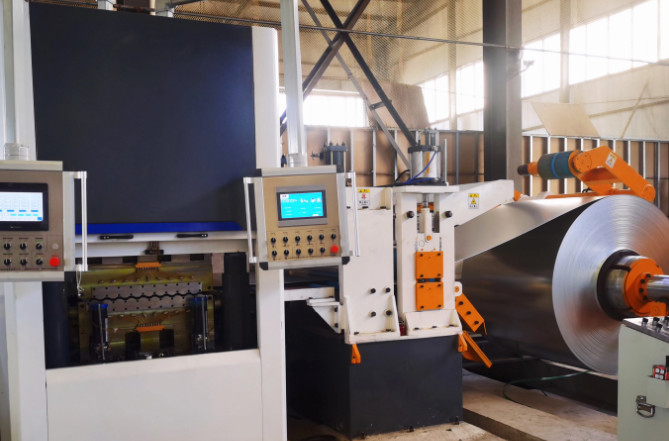

Tengdi Machinery High Precision Cross Cutting Line en Cut to Length Machine
Productoverzicht: Hoogwaardige snijoplossingen voor metaalverwerking
Tengdi Machinery levert hoogwaardige dwars snijlijnen en snijmachines voor de verwerking van metalen spoelen.15 mm) en hoge snijsnelheden (tot 100 m/min), waardoor het ideaal is voor de automobielindustrie, huishoudelijke apparaten, hardware en metallurgie.
Cut To Length Machine: Definitie, functies en categorieën
Een machine voor het snijden van metalen spoelen verwerkt ze door ze uit te rollen, te evenaren en in bepaalde lengtes te snijden, waarna ze worden gestapeld.Het omzet continue metalen spoelen in bruikbare platte materialen voor de productie.
Kernfuncties en componenten
- Belangrijkste kerncomponenten:Onroller, knipper en niveauler, maatmachine, snijmachine, stapler
- Hulpcomponenten:Voeder, zijdelingse geleidingsinrichting, overgangsmechanisme, transportband
Equipmentcategorieën
Door metaal:
- Machines voor het snijden op lengte van roestvrij staal
- Machines voor het snijden van siliciumstaal op lengte
- Koud/warm gewalste plaat- of plaatverdelingsmachine
Met elektronische besturingsmodus:
- Pneumatische lijn voor de afmeting van de lengte (middelgrote nauwkeurigheid)
- NC (numerieke besturing) -lijn voor het snijden naar lengte (hoge precisie)
Gedetailleerde technische parameters
| Model |
Diktebereik (mm) |
Breedtebereik (mm) |
Snijlengte (mm) |
Snijnauwkeurigheid (mm) |
Rollernummer |
Roldiameter (mm) |
| 3*1600 |
0.3-3 |
1600 |
300-4000 |
±0.5 |
15 |
F85 |
| 6*2000 |
1-6 |
2000 |
500-6000 |
±0.5 |
15 |
F140 |
| 8*2000 |
2-8 |
2000 |
600-8000 |
± 1 |
13 |
F155 |
| 10*2200 |
2 tot 10 |
2200 |
600-10000 |
± 1 |
13 |
F160 |
| 12*2200 |
3-12 |
2200 |
800-12000 |
± 1 |
11 |
F180 |
| 16*2200 |
4-16 |
2200 |
800-12000 |
± 1 |
11 |
F200 |
| 20*2500 |
6 tot 20 |
2500 |
800-12000 |
± 1 |
9 |
F230 |
| 25*2500 |
8 tot 25 |
2500 |
800-12000 |
± 1 |
9 |
F260 |
Standaard werkstroom van de Cut To Length Machine
1- Spoelopheffer:Liften en overbrengen van metalen spoelen naar de hydraulische ontwrichter
2. Hydraulische ontkoppeling:Onrollen van de metalen spoel bij gecontroleerde snelheid
3- Snubber Roller:Stabiliseert het ontwikkelde plaat
4- Knijprol en pre-leveler:Houdt de spanning in stand en voert een voorlopige evenwichting uit
5Loop Bridge:Bufferverschillen in snelheid tussen stations
6. zijdelingse gidsrol:Houdt het blad centraal
7Hoofdnivelmachine:Voert fijne gelijkstelling
8. Encodeer & meetapparaat:De lengte van het vel nauwkeurig meten
9Scheren:Snijdplaat tot een bepaalde lengte
10Transportband:Overdrachten van gesneden plaat
11. Hydraulisch hefplatform:Aanpast de hoogte voor stapelen
12Stacker met blaasapparaat:Schilders op een nette manier stapelen
13- Uitladen.Vervoer van afgewerkte vellen
Voordelen van samenwerking met Tengdi Machinery
- Op maat gemaakte oplossingen:Parameters van de apparatuur op maat voor specifieke behoeften
- Expertise en kwaliteitsborging:Geschoolde professionals zorgen voor hoge normen
- Veelzijdige toepassing:Geschikt voor verschillende industrieën en metalen materialen
- Ondersteuning na verkoop:Alomvattende dienstverlening na verkoop, met inbegrip van opleiding en technisch advies
