Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Garantie: | 3 jaar | spoelmateriaal: | 304,316,316L |
---|---|---|---|
Structuur: | Bal | Aangepaste steun: | OEM |
Temperatuur: | PTFE≤150℃, PPL≤280℃ | Havengrootte: | DN15-DN200, 1/2“ - 8“ |
Toepassing: | Algemeen | Media: | Gas, water, olie |
Type: | KOGELKLEPPEN | ||
Hoog licht: | pn1.6 kogelklep met drie richtingen,pn2.5 kogelklep met drie richtingen,De manierkogelklep van WCB 3 |

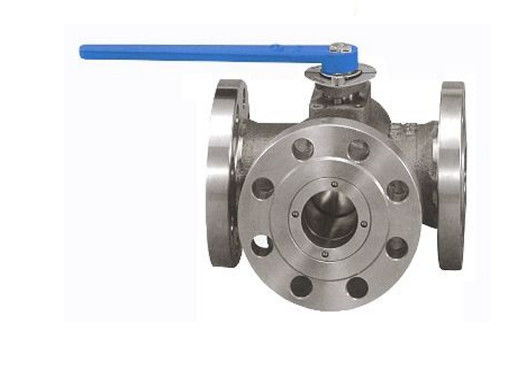

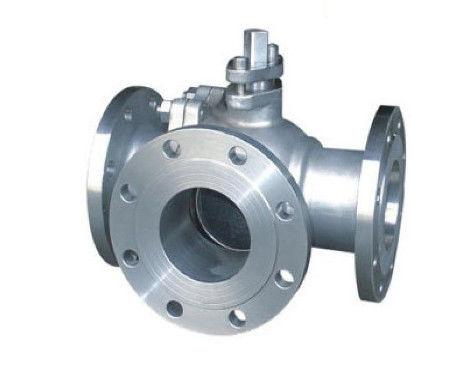

Q45F WCB 304 316 316L PN1.6 2,5 4,0 6,4 voorziet Kogelklep Met drie richtingen van een flens
Structuur van kogelklep
Het verzegelende bezit is goed, maar al lading van het kogellager het werkende middel wordt overgegaan tot de afzet verzegelende ring. Daarom is het noodzakelijk om te overwegen of het verzegelende ringsmateriaal de werkende lading van het balmiddel kan weerstaan. Wanneer onderworpen aan hoge drukeffect, kan de bal worden gecompenseerd. Deze structuur wordt over het algemeen gebruikt in lage en middelgrote drukkogelkleppen. De klep bevestigde BalKogelklep de bal van een kogelklep wordt bevestigd en zich niet onder druk beweegt. De vaste balkogelklep heeft een drijvende zetel, door de middelgrote druk, de zetelbeweging, zodat de verzegelende ring strak op de bal, drukte om het verzegelen te verzekeren. Gewoonlijk met de bal op het hogere en lagere schachtlager, is de verrichtingstorsie klein, geschikt voor hoge druk en grote kaliberkleppen.
Productomschrijving
Druk | DN | L | L1 | H | W | Kg | |||||
mm | duim | mm | mm | mm | mm | 1.6 | 2.5 | 4.0 | CL150 | JIS10K | |
1.6
2.5
4.0
CL150
JIS10K |
15 | 1/2 | 130 | 65 | 62 | 100 | 2.5 | 3.0 | 3.5 | 2.5 | 2.5 |
20 | 3/4 | 150 | 75 | 68 | 160 | 3.0 | 3.5 | 4.5 | 3.0 | 3.6 | |
25 | 1 | 160 | 80 | 75 | 160 | 4.8 | 5.0 | 6 | 5.0 | 5.0 | |
32 | 1-1/4 | 180 | 90 | 85 | 200 | 6.5 | 7 | 8.5 | 7 | 7 | |
40 | 1-1/2 | 200 | 100 | 95 | 200 | 8.5 | 9 | 10.5 | 9 | 9 | |
501 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | |
65 | 2-1/2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | |
100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | |
150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | |
200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 |
Bedrijfinleiding
Internationaal de Handelsco. van Cangzhoujunxi, Ltd.
Onze bedrijfopbrengst en voert allerlei de montage van de koolstofstaalpijp, Naadloze buismontage uit, is Onze stad van stadscang Zhou de geboortestad van de montage van de koolstofstaalpijp. Wij hebben uitgevoerd naar vele landen, zoals, Rusland, Egypte Maleisië, India, Turkije, Indonesië, Jordanië enz.
Ongeveer de machine van de pijpmontage, hebben wij verschillend type voor elke machine. Wij hebben hete het vormen zich elleboogmachine, het koude vormen zich elleboogmachine, het koude vormen zich T-stukmachine, beveling machine, geschotene het vernietigen machine, etc…-is de Machinewaarborg één jaar. Als onze cliëntenmachine probleem heeft, zal onze persoon van de latere verkoopdienst en zal de cliënten helpen het probleem komen zo vlug mogelijk oplossen.
Ongeveer de machine van de pijpmontage, hebben wij verschillend type voor elke machine. Wij hebben hete het vormen zich elleboogmachine, het koude vormen zich elleboogmachine, het koude vormen zich T-stukmachine, beveling machine, geschotene het vernietigen machine, etc…-is de Machinewaarborg één jaar. Als onze cliëntenmachine probleem heeft, zal onze persoon van de latere verkoopdienst en zal de cliënten helpen het probleem komen zo vlug mogelijk oplossen.
Gemeenschappelijke fouten en het oplossen van problemenmethodes van kogelkleppen
1. De bal wordt over gewassen
Uitsluitingsmethode: de assemblage zou correct moeten zijn, zou de verrichting stabiel moeten zijn, toegestaan niet om als gaspedaalklep worden gebruikt; De bal zou op tijd na het ten val brengen moeten worden hersteld en de verzegelende zetel zou moeten worden vervangen.
2, wanneer gebruikt als throttling functie, het verzegelen oppervlakte zijn beschadigd
Verwijderingsmethode: de kogelklep wordt niet toegestaan om als gaspedaal worden gebruikt.
3. De het verzegelen oppervlakte wordt verpletterd
Uitsluitingsmethode: haal de bout bij de klepzetel eenvormig zou moeten aan zijn, zou de kracht klein moeten zijn, zou eerder, niet teveel meerdere keren aanhalen en te strak in één keer, kan de beschadigde het verzegelen oppervlakte worden geschaafd en worden hersteld.
4. Er is geen pre-aanhaalt druk op de het verzegelen oppervlakte
Uitsluitingsmethode: de het verzegelen oppervlakte van de klepzetel regelmatig de pre-aanhaalt druk moeten zou worden gecontroleerd, en de het verzegelen oppervlakte zou lichtjes moeten worden samengeperst wanneer men vindt dat de het verzegelen oppervlakte los heeft gelekt of _<; gecontacteerd; Voorgeladen het effect van het de lenteverlies vervanging.
5, moersleutel, klepstam en bal drie verbindingshiaat zijn groot, heeft de moersleutel de gesloten positie bereikt, is de Hoek van de balomwenteling minder dan 90 graden en de levensduur van lekkage
Uitsluitingsmethode: de moersleutel, de klepstam en de bal van het eindige mechanisme van losse verbinding drie en ontruiming zijn te groot zouden moeten worden hersteld, vastmakend aan firma; Pas het grensblok aan, elimineer de vooruitgangshoek van de moersleutel, en maak de bal open en sluit correct.
6. De contactoppervlakte tussen de klepzetel en het lichaam is vlot en geen versleten, en de O-ring is beschadigd zodat de klepzetel lekt.
Verwijderingsmethode: verbeter de vlotte afwerking van de contactoppervlakte tussen de klepzetel en het lichaam, verminder de demontagetijden van de klepzetel, en vervang regelmatig de O-ring.
