Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | Afgietsel, Roestvrij staal, Messing, Gietijzer, Kneedbaar Ijzer | Media: | Olie |
|---|---|---|---|
| Standaard of niet genormaliseerd: | Norm | Productnaam: | 4 duim |
| Norm: | DIN | Verbinding: | Flensverbinding, Vrouwelijke Draad |
| Model: | Model | Havengrootte: | DN15mm-DN1000mm |
| Hoog licht: | 50mm van een flens voorzien poortklep,van een flens voorzien de poortklep van DIN 3352,industriële controlekleppen pn16 |
||

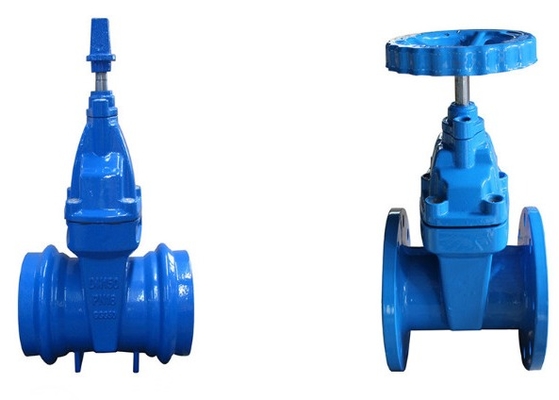

Flens gesmede ANSI a105n API6D van de Poortklep
| Norm |
DIN 3352-F4, DIN 3352-F5, BS5163, AWWA C509, AWWA C515 De flensboring is volgens DIN2501, BS4504 en ANSI B16.1 PN10, PN16, PN25 |
| Type | Van een flens voorzien Beëindigen, Gemept Beëindigen, Mechanische Gezamenlijke, niet toenemende stam/toenemende stam |
| Materiaal |
Lichaam: Kneedbaar ijzer GGG40/50 of Gegoten IronGG25 Wig: Kneedbaar ijzer GGG40/50+EPDM/NBR of gezet metaal Stam: roestvrij staal 2Cr13, SS304, SS316 Bout en Noten: Koolstofstaal met geplateerd zink of SS304,316 |
| Deklaag | Intern en extern met fusie plakte epoxydeklaag min250μm |
Toepassingen
Deze die klep wijd in de vloeibare pijpen voor het openen van of het sluiten van het bevestigen in dergelijk water, rioleringsverwijdering, stroom, energeticapijp, chemisch product, het verschepen, energiebronnen enz. wordt toegepast.
De flens gesmede wcb beschrijving van de Poortklep:
- Ontwerp en productienormen, overeenkomstig: ASME B16.34, API6D;
- Structuurlengte volgens: ASME B16.10;
- De grootte van het flenseind volgens: ASME B16.5
- Ingepast eindgrootte overeenkomstig: ANSI B1.20.1;
- De grootte van het uiteindeeind overeenkomstig: ANSI B16.25
- Contactdoosgrootte overeenkomstig: ANSI B16.11
- Inspectie en het testen overeenkomstig: API598
- Een facultatief verzegelende oppervlaktemateriaal: Cr-13 de het Carbidestl code van het legeringsstaal (code H) (Y) kan andere speciale verzegelende materialen volgens de eis van de klant kiezen.
- Het belangrijkste alternatieve materiaal:
Koolstofstaalklasse: WCB, WCC, A105, ENZ.
Klasse: roestvrij staal 304.316.304 L, 316 L, CF8, CF8M, CF3, CF3M, CF8C en duplexroestvrij staal, enz.
Klasse: staal bij lage temperatuur LF2, LCC, LCB, enz.
Chrome-de types van molybdeenstaal: WC5 WC6, WC9, C5, ENZ.
| DN | L | D | D1 | D2 | B | F | Nd | H | W |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 178 | 150 | 114 | 90 | 18 | 3 | 4-18 | 270 | 180 |
| 65 | 190 | 165 | 127 | 103 | 18 | 3 | 4-18 | 280 | 180 |
| 80 | 203 | 185 | 146 | 122 | 18 | 3 | 4-18 | 290 | 200 |
| 100 | 229 | 215 | 178 | 154 | 20 | 3 | 4-18 | 315 | 200 |
| 150 | 267 | 280 | 235 | 211 | 23 | 3 | 8-18 | 410 | 280 |
| 200 | 292 | 335 | 292 | 268 | 23 | 3 | 8-18 | 515 | 320 |
| 225 | 330 | 405 | 324 | 300 | 24 | 3 | 8-18 | 560 | 320 |
| 250 | 330 | 405 | 356 | 328 | 24 | 3 | 8-22 | 605 | 320 |
| 300 | 356 | 455 | 406 | 378 | 30 | 4 | 12-22 | 695 | 450 |
| 350 | 381 | 525 | 470 | 438 | 33 | 4 | 12-26 | 790 | 450 |
| 375 | 406 | 580 | 795 | 463 | 33 | 4 | 12-26 | 880 | 450 |
| 400 | 406 | 580 | 521 | 489 | 33 | 4 | 12-26 | 970 | 560 |
| 450 | 432 | 640 | 584 | 552 | 33 | 4 | 12-26 | 1045 | 560 |
| 500 | 457 | 705 | 641 | 609 | 35 | 4 | 16-26 | 1120 | 800 |
| 600 | 508 | 825 | 756 | 720 | 42 | 5 | 16-30 | 1320 | 800 |
